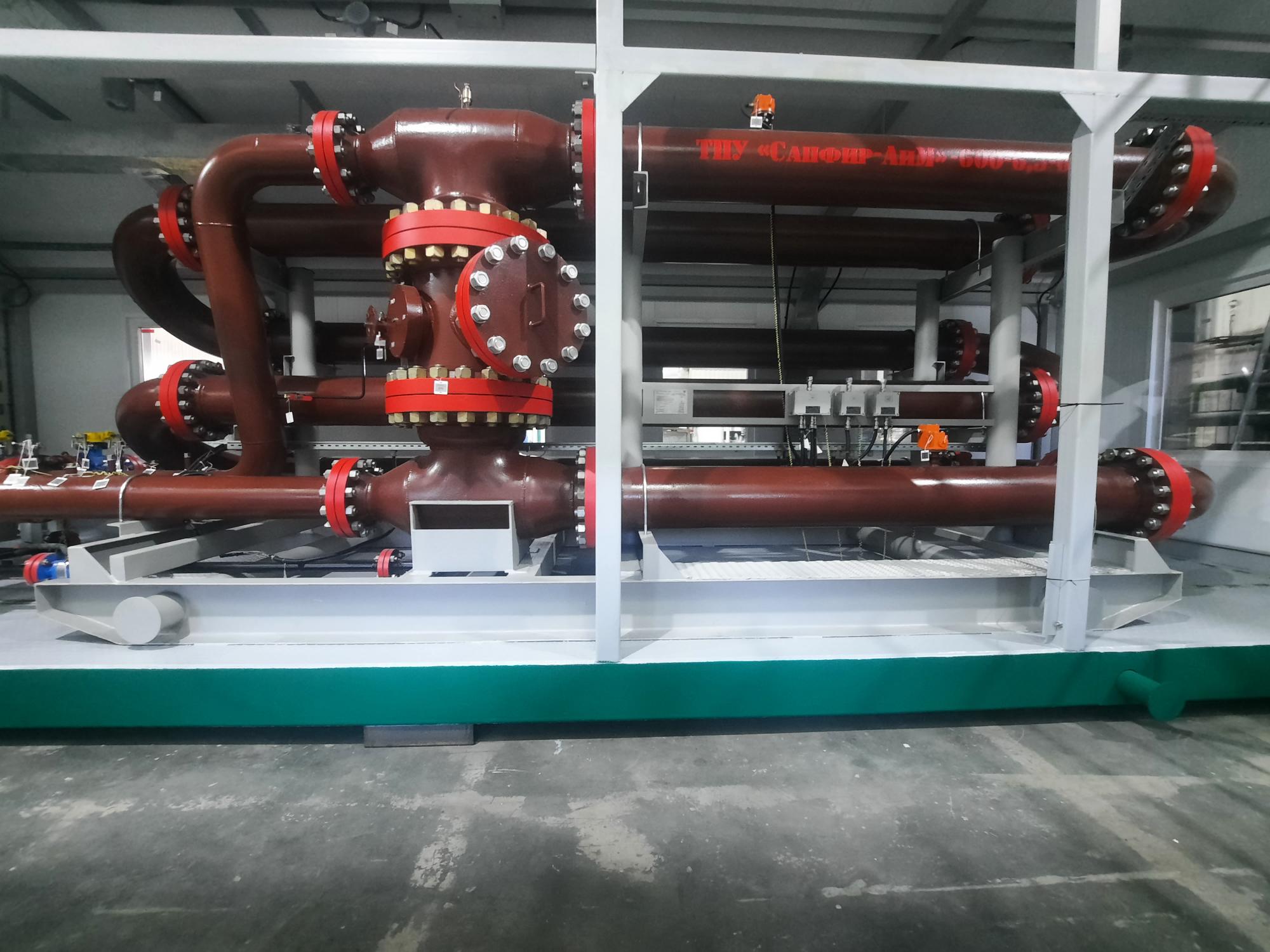

Установка поверочная трубопоршневая «Сапфир - АиМ»
Установка поверочная трубопоршневая (далее – ТПУ) предназначены предназначена для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке при проведении исследований, испытаний, поверки и калибровки средств измерений и эталонов единицы объема жидкости в потоке:
- ТПУ 1-го разряда (в качестве рабочего эталона 1-го разряда): для измерения объема жидкости при градуировке и поверке преобразователей расхода с электрическим импульсным выходным сигналом (счетчиков жидкости) и других ТПУ;
- ТПУ 2-го разряда (в качестве рабочего эталона 2-го разряда): для измерения объема жидкости при градуировке и поверке преобразователей расхода с электрическим импульсным выходным сигналом (счетчиков жидкости).
Областью применения ТПУ являются метрологические центры и пункты учета жидкости.
|
Параметры жидкости: |
|
|
- плотность, кг/м3 |
от 700 до 1200 |
|
- вязкость, сСт |
от 0,55 до 200 |
|
- температура, 0С |
от минус 10 до плюс 90 |
|
- давление, МПа |
не более 6,3 |
|
- расход, м3/ч |
от 10 до 600 |
|
- содержание механических примесей величиной до 0,1 мм в массовой доле, % |
не более 0,5 |
|
- содержание сернистых соединений в массовой доле, % |
не более 2,0 |
|
- наличие парафина в массовой доле, % |
не более 12,0 |
|
- содержание сероводорода в объемной доле, % |
не более 2 |
|
- наличие свободного газа (воздуха) |
не допускается |
ТПУ конструктивно содержит узлы взрывозащищенного исполнения (сигнализатор, электропривод, ящик клеммный) и может устанавливаться во взрывоопасных помещениях классов В-Iа, В-Iб и наружных установках класса В-Iг, в которых могут образовываться взрывоопасные смеси паров и газов с воздухом категории IIА и IIВ по ГОСТ 31610.20-1-2020; соответствует климатическому исполнению У1 по ГОСТ 15150-69.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Метрологические и основные технические характеристики:
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон объемного расхода жидкости, м3/ч |
от 10 до 600 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости в потоке при температуре 20 °С и давлении 0 МПа, % |
±0,05 |
|
Номинальный диаметр калиброванного участка |
DN100 – DN300 |
|
Номинальный объем (номинальная вместимость) измерительного (калиброванного) участка, м3 |
2,5 |
|
Измеряемая среда |
жидкость (нефть по ГОСТ Р 51858-2002, нефть сырая, нефтепродукты, газовый конденсат, жидкие углеводороды, вода) |
|
Температура жидкости, °С |
от -10 до +90 |
|
Избыточное давление жидкости, МПа |
от 0 до 6,3 |
|
Плотность жидкости, кг/м3 |
от 700 до 1200 |
|
Кинематическая вязкость жидкости, сСт |
от 0,55 до 200 |
|
Параметры электрического питания: – напряжение переменного тока, В – частота переменного тока, Гц |
380 ± 38; 220 ±22 50 ±1 |
|
Потребляемая мощность, В·А, не более |
500 |
|
Условия эксплуатации: – температура окружающей среды, °С – относительная влажность, % – атмосферное давление, кПа |
от -45 до +50 от 30 до 90 от 84 до 107 |
Параметры питания устройства трубопоршневого:
- переменный ток напряжением (
) В, частотой 50±1 Гц;
- постоянный ток напряжением до 30 В.
Потребляемая мощность ТПУ не более 500 В·А.
Пределы допускаемой относительной погрешности при определении вместимости калиброванного участка:
- для ТПУ 1-го разряда не более ±0,05 %;
- для ТПУ 2-го разряда не более ±0,1 %.
Средняя наработка на отказ не менее 20000 циклов.
Средний срок службы не менее 10 лет.
В комплект поставки ТПУ входит:
|
Наименование |
Обозначение изделия |
Количество |
|
Установка трубопоршневая поверочная |
ТПУ «Сапфир - АиМ» |
1 шт. |
|
Руководство по эксплуатации |
ТПУ 046.00.00.000 РЭ |
1 экз. |
|
Паспорт |
ТПУ 046.00.00.000 ПС |
1 экз. |
|
Комплект запасных частей, инструментов и принадлежностей |
- |
1 компл. |
Перечень приборов, установленных в ТПУ:
|
Обозначение изделия |
Наименование Изделия |
Количество, шт. |
Заводской номер |
Примечание |
|
1 |
2 |
3 |
4 |
5 |
|
|
Датчик избыточного давления. Диапазон 0…6 MPa |
2 |
|
|
|
|
Датчик температуры. Диапазон -50…200С |
2 |
|
|
|
|
Манометр показывающий. Класс точности 0,6. Диапазон 0…10 MPa |
2 |
|
|
|
|
Манометр показывающий. Класс точности 2,5. Диапазон 0…10 MPa |
1 |
|
|
|
|
Термометр лабораторный. Диапазон 0…55С, цена деления 0,1С. |
2 |
|
|
|
|
Электропривод |
1 |
|
|
|
КП |
Коробки соединительные, взрывозащищенного исполнения. |
3 |
|
|
